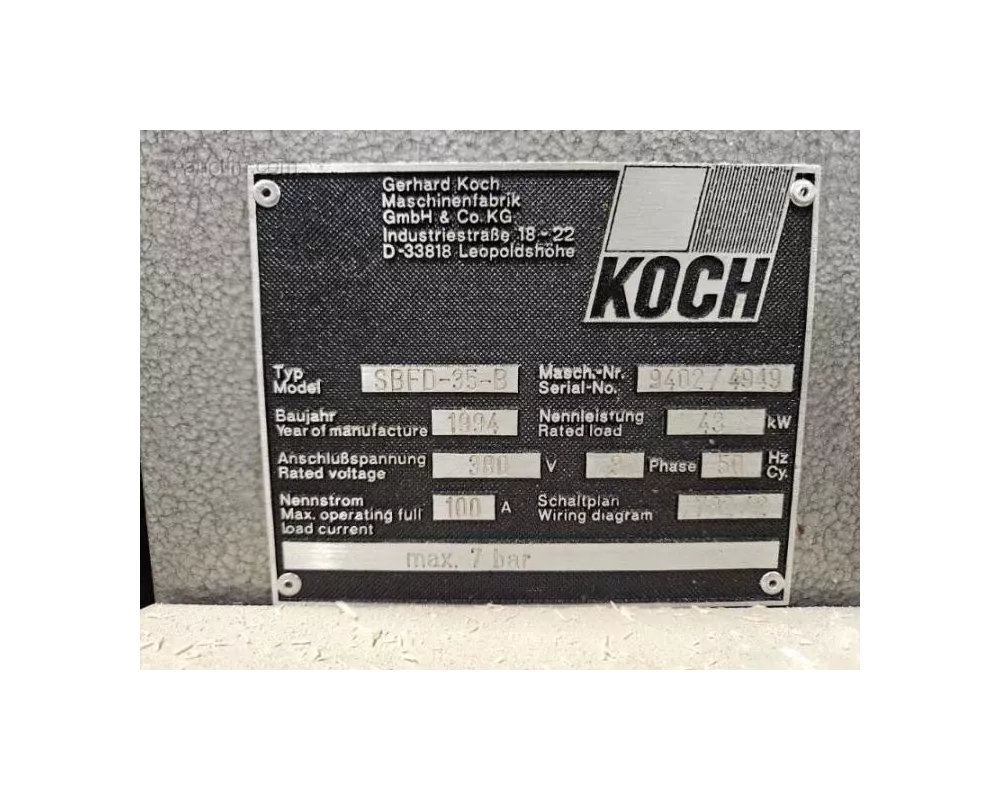

KOCH SBFD-35-B - BL25

Machine bilatérale à tronçonner, fraiser, percer et tourilloner les embouts, ainsi que le perçage vertical et du côté
Longueur des pièces 140 - 2500 mm.
Largeur des pièces 25 - 170 mm.
Epaisseur des pièces 15 - 45 mm.
Côté fixe de gauche
Hauteur de travail 990 mm
Magasin de piéce à l'entrée de la machine, retour en dessous de la machine
Les pièces sont transportées par des chaînes à tacquets, l'usinage de tronçonage, perçage et tourillonage se fait en arrêt

Equipement de chaque côté à usines les embouts:
Unité de tronçonage: scie plongeante avec une course de 100 mm, moteur 2,2/3,3 kW, 3000/6000 t/min
Station de fraisage: Moteur à fraiser 3,7 kW, 3000 t/min, Arbre de 30 x 55 mm., toupie drapeau avec course de 250 mm et règlage vertical
Station de perçage horizontal: course pneum de 100 mm, têtes de perçage à 5 mêches (entraxes 25 mm)
Station d'injection de colle avec 4 pistolets
Station de tourillonage: 4 injecteurs pour tourillons de 10 mm., magasin de tourillons à 4 sorties

Perçage vertical:
4 unités de perçage sur un pont, ajustable sur toute la largeur de la machine, règlage vertical
Têtes de perçage:
3 x 5 mandrins, entraxes 25 mm
1 x 6 mandrins, entraxes 32 et 16 mm
2 x 9 mandrinds, entraxes 12 mm

Perçage du côté:
2 unités de perçage ajustables sur toute la largeur
Têtes de perçage:
3 x 5 mandrins, entraxes 25 mm
2 x 14 mandrins, entraxes 25 mm

2 bandes à évacuer les chûtes
